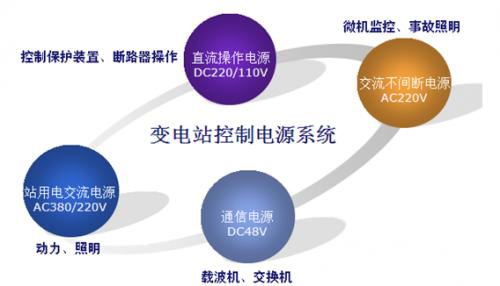

变电站交直流控制电源的类型

 变电站交直流控制电源的现状

       目前运行的变电站，上述这几种控制电源设备一般采用相互独立分散设置的方式，设备由不同的供应商提供，且分属不同的部门管理，这样不但造成功能重复配置，增加设备一次投资；而且各专业不同的维护工作界面，使电源设备的运行管理费用居高不下。另外，由不同供应商提供的交直流控制电源产品没有统一的接口规范和监控设备，使系统数据不能共享，难以实现对整个交直流控制电源设备的系统分析维护和一体化信息管理。

 电力运营对交直流控制电源的要求

安全、稳定、可靠的交直流控制电源设备；
实行集中供电的电源一体化整体解决方案；
通过网络化的信息管理平台，实现统一对变电站
交直流控制电源的一体化管理和维护，
来自于设备制造商专业的一站式服务；

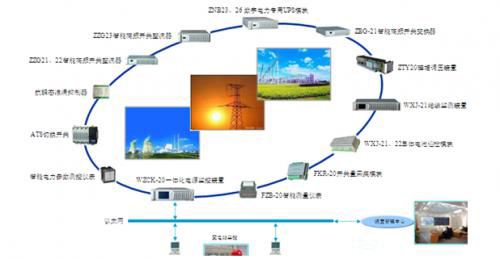

 交直流控制电源一体化的系统方案

 交直流控制电源一体化解决的技术问题

       站用电进线ATS的工作模式和照明、风机等重要负荷配电回路具备远程控制，站用电系统运行实现全参数监控。
       共享直流操作电源的蓄电池组，取消传统UPS和通信电源的蓄电池组和充电单元，采用电力专用UPS和DC/DC直接由直流母线变换取得交流不间断电源和通信电源。
       对防雷单元统一优化配置，针对UPS和DC/DC的直流输入进行特殊设计和EMI处理，满足EMC要求。
       共享直流操作电源的监控装置，以其为核心管理单元建立统一的网络化信息管理平台，实现对交直流控制电源的全参数透明化监控管理。
       建立智能专家管理系统，减少认为操作，提高运行可靠性。

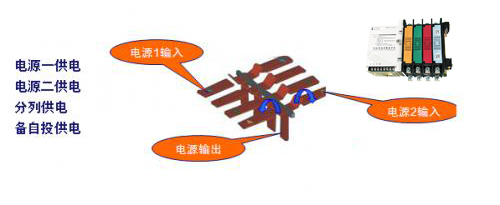

 PLQ1N-T系列ATS切换开关特点

采用电磁操作的PC级ATS，结构简单、动作可靠。
双投双合的动作方式，拍合式触头接触系统，稳定性高。
跷跷板式触头结构，自带机械联锁和电气联锁，结合独特
的灭弧系统和触头开距，保证电源安全切换。
瞬时转换，转换动作毫秒级，能满足机房电源B级断电时间要求
采用二级口令，ATS工作模式及系统参数可以现场设置。
600系列智能监控单元：进线柜交流数据及双电源切换控制回路系统一站式采集，RS485远程通讯，实现“四遥”功能。
