变电站应用案列

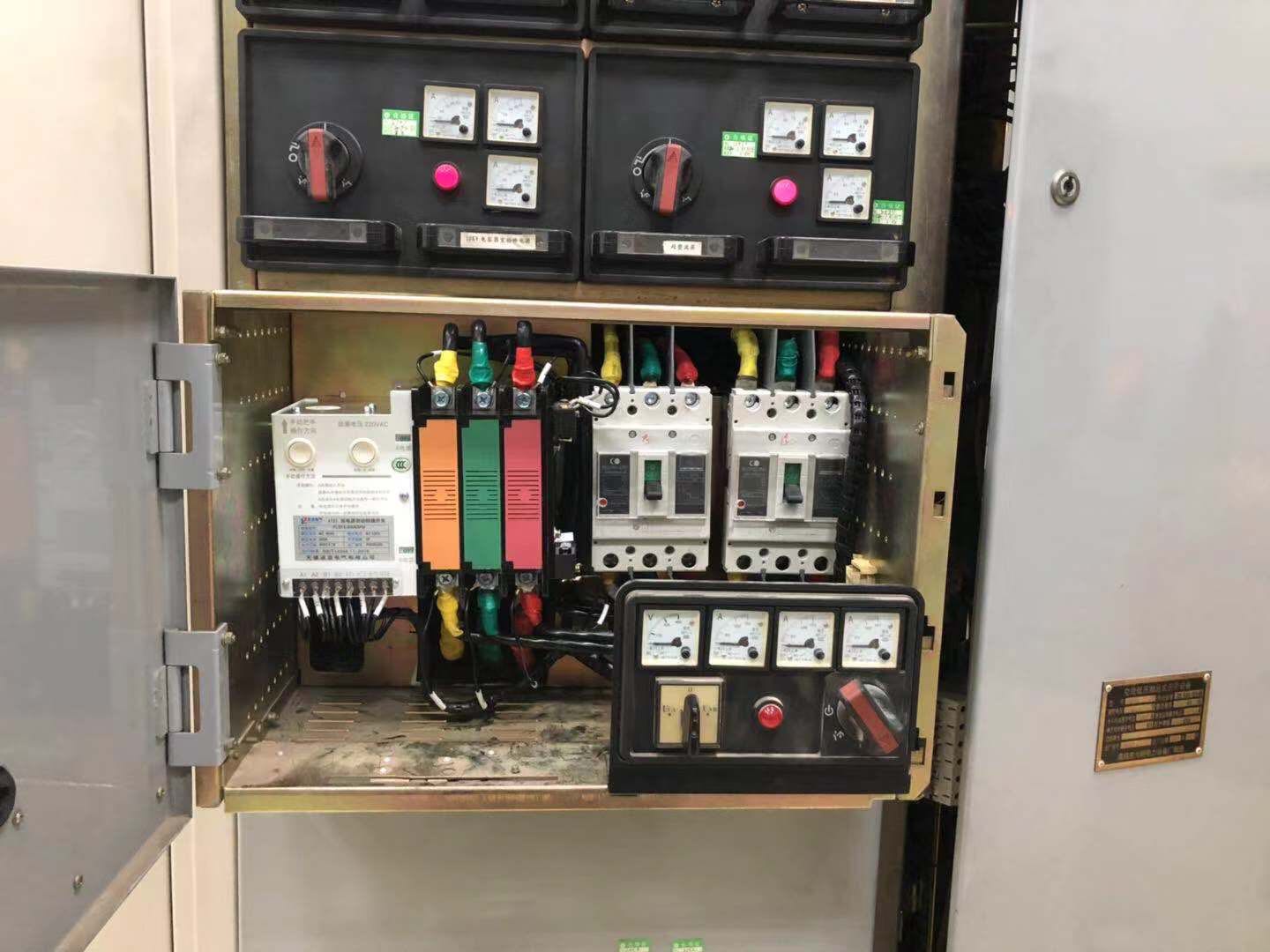

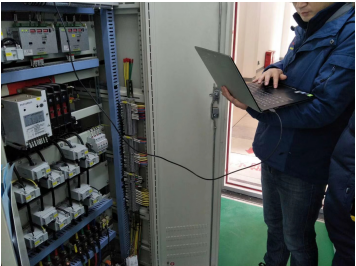

案列一、抽屉柜GCK、GGD现场改造施工



220KV技术改造站,受现场施工复杂环境和原柜体空间尺寸限制等条件约束,取消1号进线柜进线抽屉柜刀闸,在1号进线抽屉内部增加两台进线塑壳断路器和1ATS开关,ATS开关出线直接电缆连接母线小室,ATS智能液晶控制器安装母线小室门面板,方便操作与日常巡检。2号进线柜同理改造,取消母联开关。实现1号进线柜ATS开关和2号进线柜ATS开关输出母线分段运行模式。

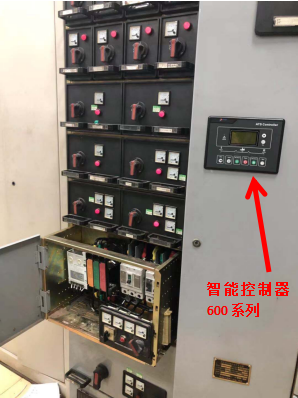

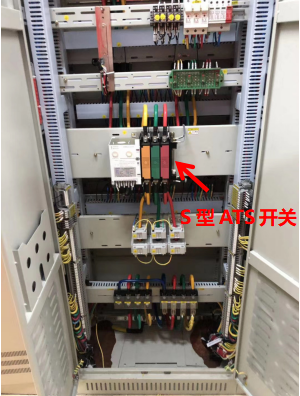

案列二、新建变电站站用交流电源系统


ATS开关本体+智能PLQ500/PLQ530/PLQ600/PLQ700系列智能监控器

交流进线柜采用PLQ系列两工位或者三工位ATS开关实现站用变两路或三路交流电源切换,控制单元采用PLQ600/PLQ700系列智能液晶控制器,具备固定电源一、固定电源二、自动电源一、自动电源二、无优先、停止供电六种工作模式,可实现电量数据检测、本体运行状态信息、ATS动作信号、故障告警等通过RS485通讯或干接点的方式传送上位机和后台系统。

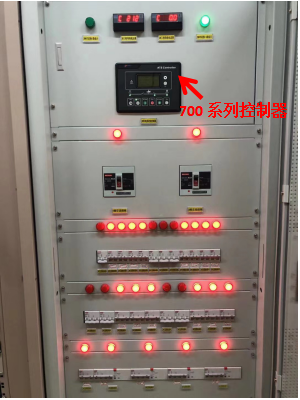

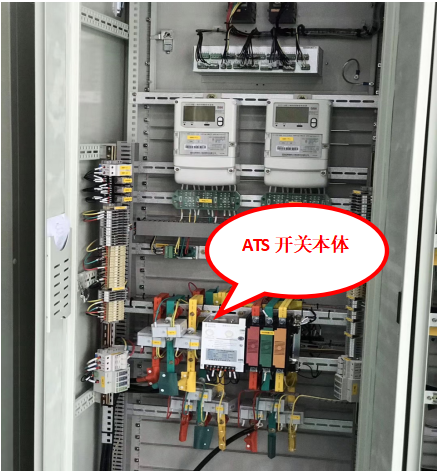

案列三、变电站交直流一体化电源系统

ATS开关本体+智能PLQ600/PLQ700系列智能监控器

两路站用变通过ATS开关切换输出一路电源供电模式,PLQ700系列控制器采用二级口令,现场可编程系统参数,可根据用户现场需求改变供电模式和负载运行方式。同时监控器可与一体化监控屏实现通讯,上传交流进线柜的运行状态和各项监测数据。

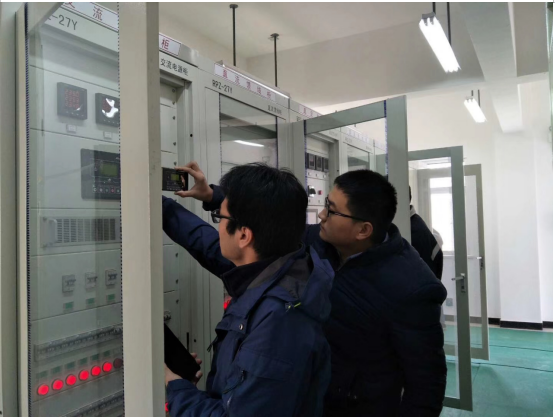

案列四、变电站交直流一体化电源系统主监控直接控制ATS开关

取消我公司PLQ系列智能控制器,直接使用一体化电源主监控模块的IC输出口方式来控制和采集交流ATS进线柜。目前国家电网和南方电网变电站领域与我司ATS本体、智能监控器兼容匹配的一体化电源监控厂家有英可瑞AC10模块、泰昂IPC03模块、通合电子THJK070模块、艾默生、汇业达等电源模块厂家。
