发布日期：2019-07-01 09:33:53 访问次数：2239

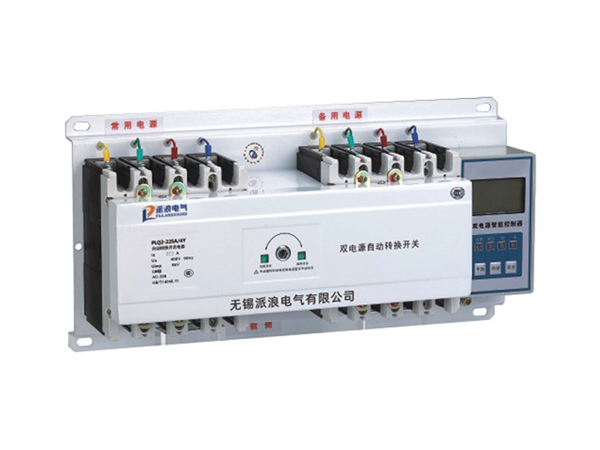

Q2-630Y液晶型是一款新型智能自保双电源自动转换开关。智能控制器由键盘位输入和LCD显示，可对常用电源（N）和备用电源(R)三相电源同步检测：对断相、失压或欠压，低于额定工作电压值的85%（可设定）时判断检测后发出指令，处理结果同时显示在LCD显示屏上，给用户一个很好的人机对话界面，开关运行状态一目了然，故障报警也可人工自行关闭处理。当前无论在任何工作模式下，微机检测到异常数据，3S从异常电压断开进入双分保护状态，经过延时（0-30S）转换到正常电源供电。如果两路电源同时出现故障，微机3S后将发出双分指令，其电源恢复正常侧优先工作。

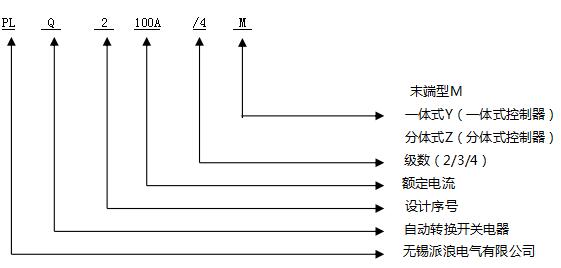

型号说明
安装使用环境
★ 周围空气温度上限值不超过+40℃，下限值不超过-5℃,24 h 的平均值不超过+35℃。
★ 安装地点的海拔不超过2000米
★ 大气的相对湿度在周围空气温度+40℃时不超过50%，在较低的温度下可以有较高的湿度最湿月的月平均最低温度为+25℃时，平均值最大相对湿度为90%，并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施。
★ 污染等级为III级。
★ 运行地点无强烈震动和冲击，无腐蚀和破坏绝缘有害气体，无强电磁干扰等。
产品特点
● 结构设计巧妙，体积较小，外形美观，配有防护罩，供电更加安全可靠。
● 末端型检测到电路出现电源短路、过载、缺相时启动保护功能。
● 与EPS消防电源接口、DC12-24V均能远距离控制开关实现双分。
● 无噪声运行，节能降耗，操作简单，安装方便。
● 配有自动和手动转换开关，自动实现自投自复。
● 齿轮传动机构，避免两路电源同时合闸可能性。
●内部断路器可选配不同断路器厂家型号
● 负载保护功能，两路电源异常时自动双分回路，切断电源。

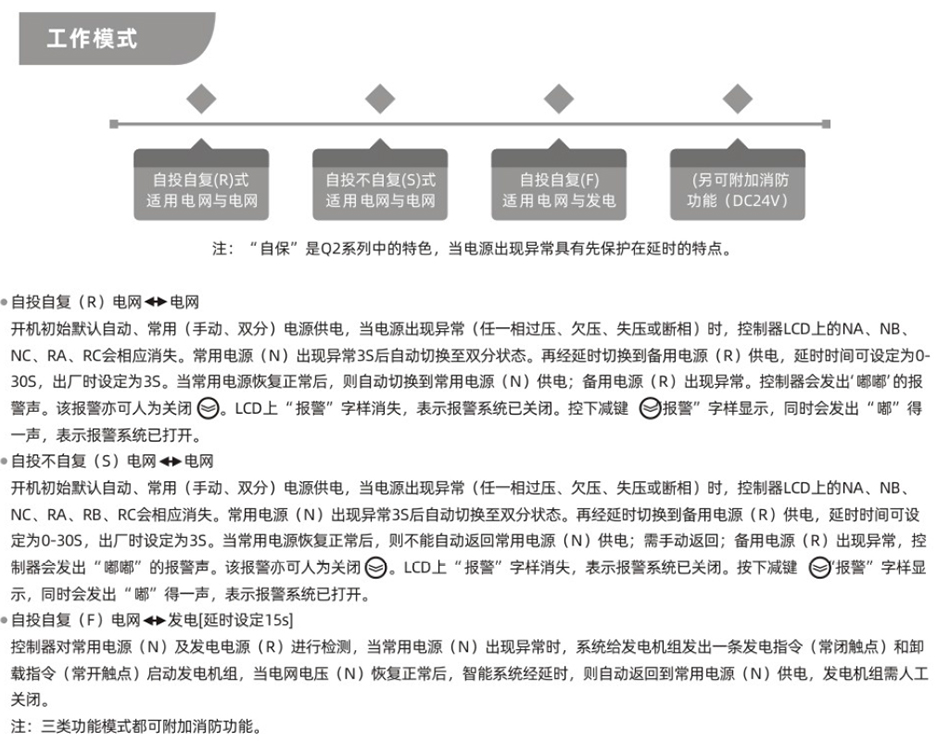

● 多种工作模式设定，可设置自投自复、自投不自复、自投自复发电延时。
技术参数
|
壳架电流 |
63 |
125 |
250 |
400 |
630 |
|
|
额定工作电压 UUe(V) |
AC400V |
|||||
|
额定工作电流 Ie (A) |
32 40 50 63 |
32 40 63 80 100 125 |
160 200 225 250 |
320 350 400 500 ( 630) |
500 630 |
|
|
控制电源电压 Us |
AC220V |
|||||
|
操作电流（A）AC220V |
0.3 |
0.4 |
0.8 |
1.0 |
1.2 |
|
|
接线方式 |
板前 |
|
||||
|
工作位置 |
3工位双分 |
|
||||
|
操 作 性 能 |
电气级别 |
CB级 |
|
|||
|
接通分段能力 |
AC33B |
|
||||
|
使用寿命 |
电操作寿命6000次 机械寿命10000次 |
|
||||
|
每小时断开频率 |
60次每小时 |
|
||||
|
动作时间 |
≦1-3s |
≦2-3ms |
≦1.5-3ms |
≦2-3ms |
≦2-3ms |
|
|
安装孔径 |
5mm |
9 |
9 |
11 |
11 |
|
|

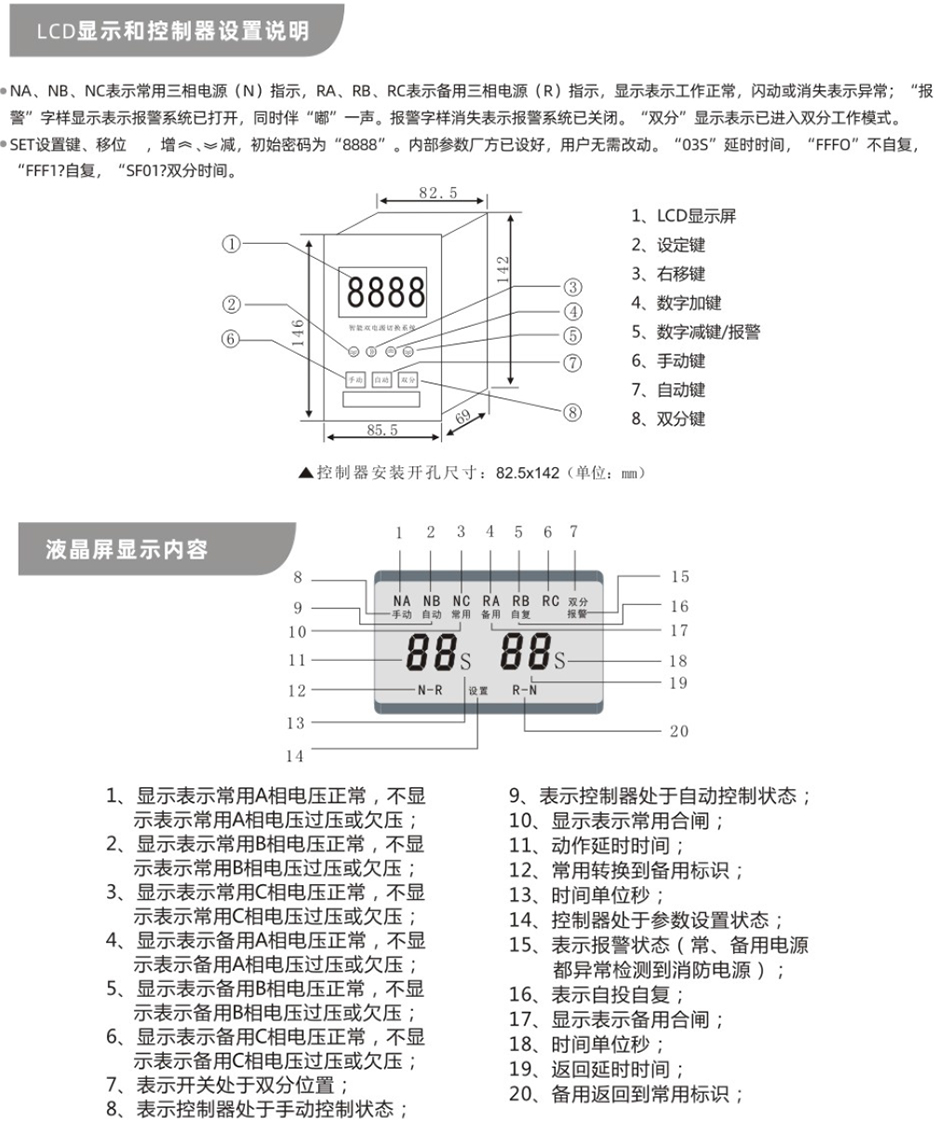

控制器 |
LCD液晶专用型 |
|
||||
