ATS双电源开关的作用
ATS双电源开关主要应用在紧急供电系统，将负载的电路从一个电源自动的切换到另一个备用的电源开关电器 ，这样就可以确保那些重要的负荷连续，并且能够正常的可靠运行。它优良的功能以及可靠性使人们对它广泛使用，并且委以重任，让它应用在重要的用电场所，如银行、医院等。
如果这些重要场所没有安装ATS双电源开关的话，一旦突然停电的话造成的危害不可想象，会造成经 济上的损失，使生产停顿且金融瘫痪，更加严重的事会造成社会问题，使人们的生命及安全处于水深火热之中。
1、ATS双电源开关的定义
ATS双电源开关由一个（或几个）切换开关电器和其他必需的电器组成，是一种常用的电器开关设备，主要作用是用于监测电源电路，在两路可用的供电电源间，选择一路安全、可靠的电源向负载供电，以保证负载用电的连续性。

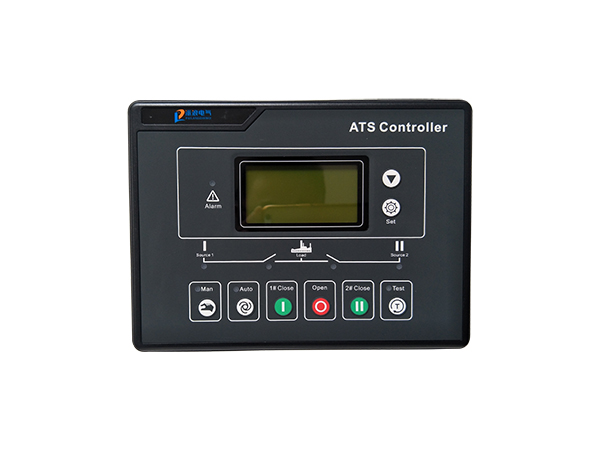

ATS双电源开关的控制器对两路电压、电流同时进行检测，对高于额定值(可调)的电源电压判为过电压，对低于额定值(可调)的判为欠电压。
微机控制电路对上述检测结果进行逻辑判断，处理结果通过延时(可调)电路驱动相应的指令向电动操动机构发出分闸或合闸指令。
（1）ATSE是一种独立的电气开关，它并列于断路器、负荷开关、熔断器、接触器等电气开关，具有相应的电气参数要求；
（2）ATSE是由转换开关和相应的监视、控制等电子电路组成，也就是说，只有完整的ATS主开关加配套的控制器才能构成ATSE；
（3）由ATSE所配套的控制机构自行监视两路供电电源的状况；
（4）转换过程是自动完成的。
（5）这种转换是在两路电源间完成的
2、ATSE的分类
依据国家标准，ATSE只有一种分类方式：PC级和CB级。 PC级的ATSE就是只完成双电源自动转换的功能，而不具备短路电流分断的功能；CB级的ATSE是既可以完成双电源转换、又可以具有短路电流保护的功能。
1）动作时间：两者动作时间相差很多，如手术室，通常要求切换时间小于0.5s，类似这种场合，必须选择PC级；
2）可靠性：我们安装双电源切换开关的目的是为了更安全、可靠的供电；从这个角度讲，选择PC级会更好一些；
3）保护功能：由于执行机构不一样，PC级无过载和保护功能。从这个角度讲就不能说PC级还是CB级哪个好，要具体看配电系统需不需要过载和短路保护。
比如，消防负荷，根据规范要求，不应安装过载保护或过载保护仅作用于报警。显然，PC级可以满足使用要求，而CB级要视断路器的保护功能而定。
ATS双电源开关的零线有以下几种接法：
① 四极双电源自动转换开关，零（N）线单独分开，各自接常用电网和备用电网的零（N）线。
② 三极双电源自动转换开关的零线有二种接法：一种是常用电源和备用电源的零（N）线单独分开。另一种是常用电源和备用电源的零线接在一起连通。
当常用电源和备用电源的零线连通在一起时，常用电源的线路或备用电源的线路，不能在双电源自动转换开关的上一级装设剩余电流动作断路器，否则在双电源自动转换开关进行转换的时候，剩余电流动作断路器会自动跳闸。
