双电源自动转换开关的原理

发布日期:2021-05-17 13:07:42 访问次数:2301

        电源开关是一种能在两路电源之间进行可靠切换的装置。它是由一个或几个转换开关电器和其它必需的电器组成,用于检测电源电路,并将一个或多个负载电路从一个电源自动转换到另一个电源的电器。

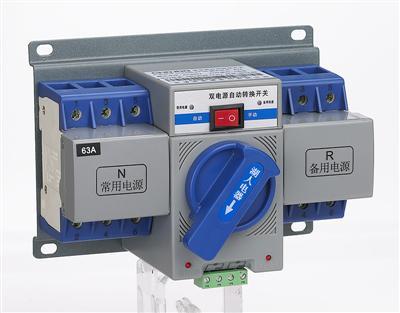

                                           双电源开关

      双电源自动转换开关有着自投自复、自投不自复和电网-发电机三种切换功能,对三相四线电网供电的两路电源的三相电压有效值及相位电压有效值及相位进行实时检测,当任一相发生过压、欠压(包括缺相),能自动从异常电源切换到正常电源。

     简单来说就是一路常用一路备用,当常用电突然故障或停电时,通过双电源切换开关,自动投入到备用电源上,(小负荷下备用电源也可由发电机供电,)使设备仍能正常运行。双电源自动转换开关还可以用于电网一发电系统的产品还能发出发电和卸载指令,是一种性能完善、安全可靠、自动化程度高、使用范围广的双电源系统产品。目前,最常见的是电梯、消防、监控上,银行用的UPS不间断电源也是,不过他的备用是电池组。一些一类负荷和二类负荷的厂矿或单位大多都有。

工作原理

      进入工作状态后,控制器将自动对两路电源各项电压连续进行数据采样,并计算出各项的电压有效值,根据整定的数据,微处理器做出各种判断处理,处理结果通过延时(可调)驱动电路向操作机构发出分闸或合闸指令,通过控制电机的正反转来实现开关的常、备用及双分转换,且故障的状况可由LED数码管和指示灯反映出来。
