产品概述

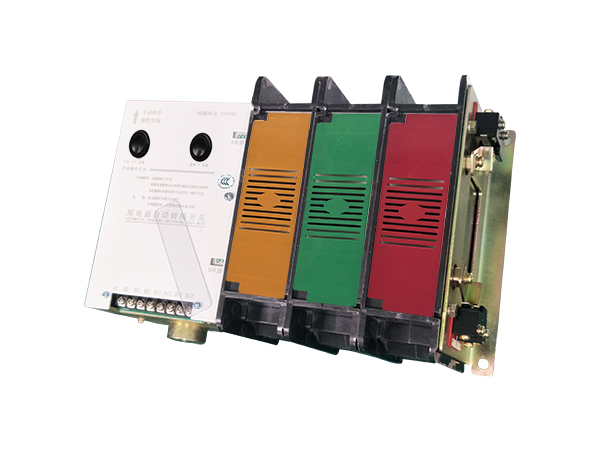

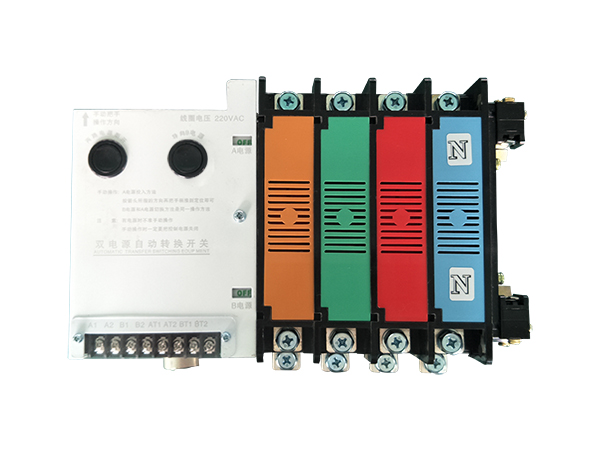

PLQ1S系列双电源自动转换开关适用于额定交流电压AC400V,频率50HZ/60HZ,额定电流16A-2500A的两路电源切换系统中。开关本体具有的三个工作位置完美的解决了在变电站、消防系统等重要用电场所出现故障或者电路检修时需要双分功能的实际问题。外形设计更加人性化,用黄绿红蓝将每相区分开来,不仅美观大方而且方便现场施工与检修。是变电站、数据中心、轨道交通、医院、商业综合体等重要用电场所理想的低压ATS配电产品。
产品特点
★ 整体式结构设计
相较于同类ATS品牌,开关外形设计更加小巧,安装运输方便,节约电柜空间。
★ 触头动力系统
两路进线触头分别安转在各自传动轴上,独立工作,切换更加稳定,安全可靠。
★ 大容量、高分断
AC33iB使用类别,最大额定电流2500A,在10倍额定工作电流下带负载可靠接通分断。
★ V型操作机构
两路电源左右两个运动轨道,保证了两路电源不可能同时合闸的可能性。
★ 电气闭锁
控制电源回路分别配有闭锁微动开关,只会二选一方式选择电源供电。
★ 灭弧方式
两路电源独立灭弧小室,避免两路电源和分闸时产生的弧光接触,快速灭弧。
★ 绿色环保
壳体采用绝缘环保耐火材料,具备可回收性,制造过程通过环保部门检测。

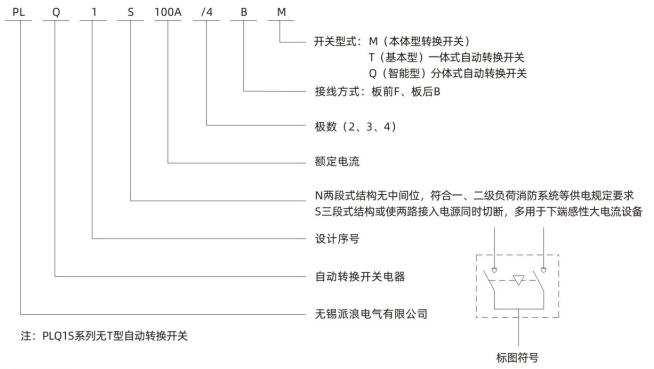

型号说明
使用环境
1. 海拔高度:≦3000米
2. 环境温度:-5℃–+40℃(平均温度值≦±35℃)
3. 污染等级:3级
4. 使用50HZ/60HZ交流电,AC400V DC125V
5. 相对湿度≦90%
6. 安装等级:III 级 避免异常撞击
执行标准
主要参数
壳架电流 |
63 |
125 |
250 |
630 |
800 |
1250 |
1600 |
2500 |
|||||||||||||
额定工作电压 Ue(V) |
AC660V DC125V |
||||||||||||||||||||
额定工作电流 Ie (A) |
32 40 50 63 |
32 40 63 80 125 |
160 200 225 250 |
320 350 400 500 630 |
630 800 |
1000 1250 |
1600 |
2000 2500 |
|||||||||||||
控制电源电压 Us(V) |
AC220V |
||||||||||||||||||||
操作电流(A)AC220V |
1.5 |
1.5 |
2.5 |
3.5 |
3 |
4 |
4.5 |
6 |
|||||||||||||
接线方式 F/B |
板前F/板后B |
板后B |
|||||||||||||||||||
工作位置 N/S |
2工位N型 / 3工位S型 |
3工位S型 |
|||||||||||||||||||
级数 Poles |
2P |
3P |
4P |
2P |
3P |
4P |
2P |
3P |
4P |
2P |
3P |
4P |
3P |
4P |
3P |
4P |
3P |
4P |
3P |
4P |
|
重量 KG |
4 |
5 |
5.5 |
5.2 |
6.2 |
7 |
6 |
8 |
10 |
11 |
14 |
18 |
33 |
42 |
39 |
49 |
47 |
59 |
115 |
135 |
|
操作性能 |
短时耐受电流 |
5KA |
10KA |
12KA |
15KA |
15KA |
22KA |
25KA |
35KA |
||||||||||||
额定限制短路电流 |
12.5KA |
12.5KA |
25KA |
30KA |
37.5KA |
50KA |
55KA |
55KA |
|||||||||||||
接通分段能力 |
AC33iB DC31B |
||||||||||||||||||||
使用寿命 |
电操作寿命5000次 机械寿命10000次 |
||||||||||||||||||||
每小时断开频率 |
150次每小时 |
30次每小时 |
|||||||||||||||||||
触头投入时间 |
≦55ms |
≦55ms |
≦55ms |
≦60ms |
≦100ms |
≦115ms |
≦115ms |
≦180ms |
|||||||||||||
触头断开时间 |
≦20ms |
≦20ms |
≦20ms |
≦25ms |
≦30ms |
≦25ms |
≦25ms |
≦25ms |
|||||||||||||
铜排接线端子螺栓 |
M6 |
M8 |
M8 |
M12 |
M14 |
||||||||||||||||
辅助开关 |
A电源侧1C B电源侧1C 开关容量AC220V 2.5A DC110 0.5A |
||||||||||||||||||||
附件 |
控制线路端子盖 手动把手 保护罩 辅助开关 |
