PLQ1N系列T型自动转换开关采用机械与电气一体式设计结构，适用于额定交流电压AC400V，频率50/60HZ,额定电流16A-630A的两路电源末端切换系统中。二次接线简便，降低盘厂生产周期，节约人工成本。开关控制回路电源直接从开关本体取电，开关反馈及输出接点信号直接AC220V输出，无需另外拓展。
产品特点
★ 机械与电气双闭锁，杜绝两路电源同时合闸。
★ 一体式机构，体积小，本体可实现自动切换，安装方便，节约盘厂人工成本。
★ 两路电源独立灭弧小室、栅栏式结构，快速安全灭弧。
★ 励磁瞬时切换，开关控制及触头合分闸时间100毫秒内完成，符合机房设计B级断电需求。
★ 高抗熔焊、耐氧化银合金触头，经久耐用，可以保障电源投入的同时，不受温升影响。
★ 三相触头同步性小于0.8毫秒，避免切换瞬间异常电压的产生，保护用电设备。

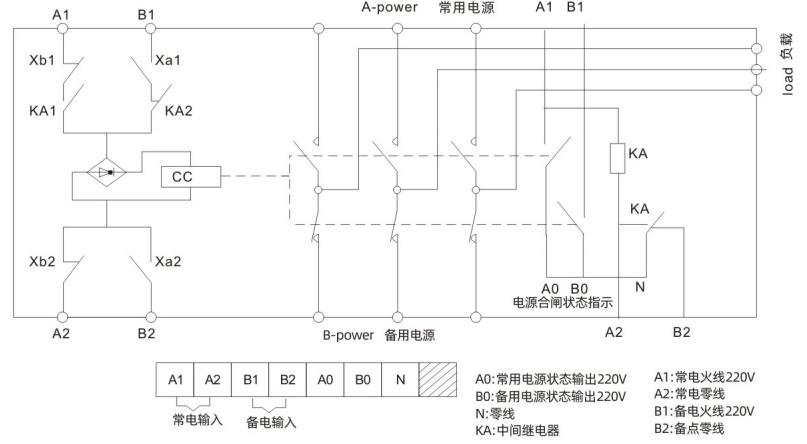

N系列T型开关接线图
使用环境
1. 海拔高度：≦3000米
2. 环境温度：-5℃–+40℃（平均温度值≦±35℃）
3. 污染等级：3级
4. 使用50HZ/60HZ交流电，AC400V DC125V
5. 相对湿度≦90%
6. 安装等级：III 级 避免异常撞击
执行标准
获得国家强制性3C认证，符合国家标准：
GB14048.11-2016《低压开关设备和控制设备：多功能电器 转换开关电器》
符合国际标准：
IEC60947-6-1-2013《低压开关设备和控制设备：第6-1部分：多功能电器 转换开关电器》
主要参数
|
框架电流 |
63 |
125 |
250 |
630 |
|
|
额定工作电压 UUe(V) |
AC660V DC125V |
||||
|
额定工作电流 Ie (A) |
32 40 50 63 |
32 40 63 80 100 125 |
160 200 225 250 |
320 350 400 500 630 |
|
|
控制电源电压 Us(V) |
AC220V |
||||
|
操作电流（A）AC220V |
1.5 |
1.5 |
2.5 |
3.5 |
|
|
接线方式 F/B |
板前F/板后B |
||||
|
工作位置 N/S |
3工位S型 |
||||
|
操 作 性 能 |
短时耐受电流 |
5KA |
10KA |
12KA |
15KA |
|
额定限制短路电流 |
12.5KA |
12.5KA |
25KA |
30KA |
|
|
接通分段能力 |
AC33iB DC31B |
||||
|
使用寿命 |
电操作寿命5000次 机械寿命10000次 |
||||
|
每小时断开频率 |
150次每小时 |
||||
|
触头投入时间 |
≦55ms |
≦55ms |
≦55ms |
≦60ms |
|
|
触头断开时间 |
≦20ms |
≦20ms |
≦20ms |
≦25ms |
|
|
铜排接线端子螺栓 |
M6 |
M8 |
M8 |
M12 |
|
|
控制器 |
无 |
||||
