PC级双电源开关

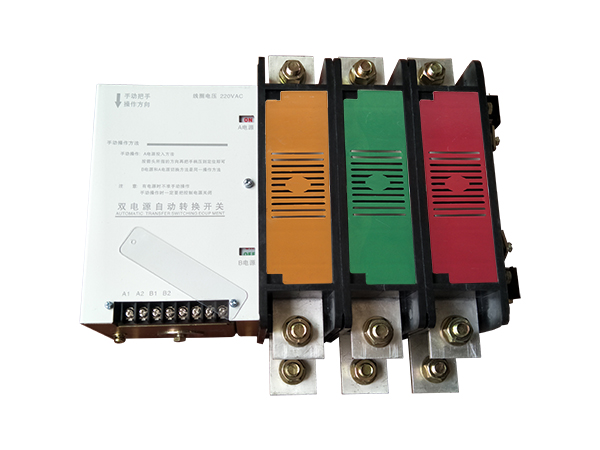

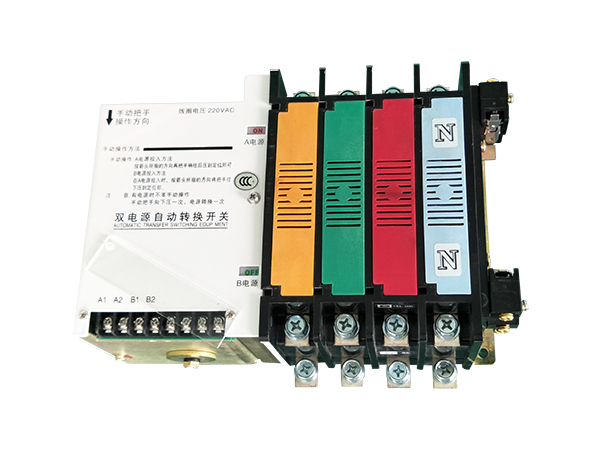

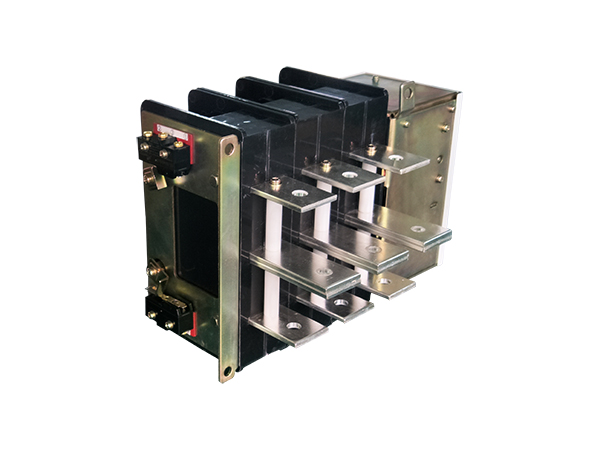

PLQ1N系列M型自动转换开关

发布日期:2019-06-25 15:00:15 访问次数:1811

PLQ1N系列M型自动转换开关采用整体式设计结构,两路电源输入整合于双端高绝缘环保型塑壳中,是一种PC级配网专用的ATS产品,适用于额定交流电压AC400V,频率50/60HZ,额定电流16A-630A的两路电源切换系统中。具有切换速度快、安全可靠、结构设计巧妙、安装体积小等特点,广泛应用于居民小区、军事设施、消防系统、医院、车站等重要用电场所。


 产品特点


★ 机械与电气双闭锁,杜绝两路电源同时合闸。
★ 一体式机构,体积小,本体可实现自动切换,安装方便,节约盘厂人工成本。
★ 两路电源独立灭弧小室、栅栏式结构,快速安全灭弧。
★ 励磁瞬时切换,开关控制及触头合分闸时间100毫秒内完成,符合机房设计B级断电需求。
★ 高抗熔焊、耐氧化银合金触头,经久耐用,可以保障电源投入的同时,不受温升影响。
★ 三相触头同步性小于0.8毫秒,避免切换瞬间异常电压的产生,保护用电设备。

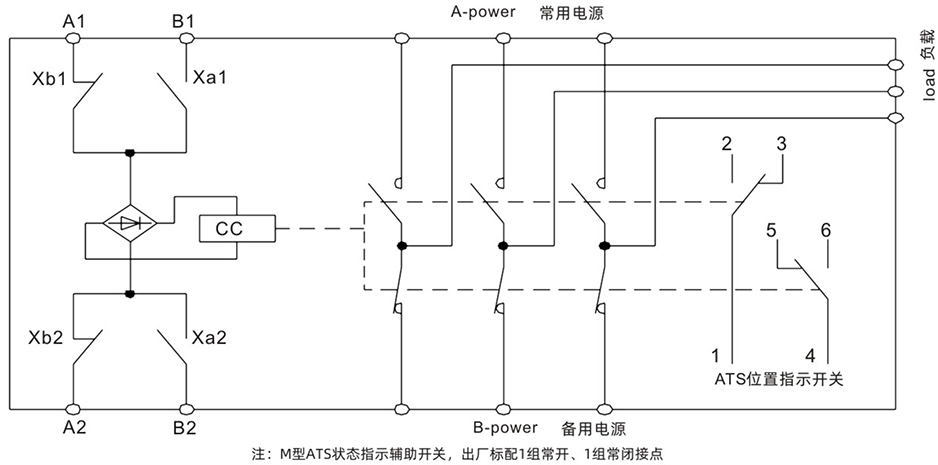

 N系列M型开关接线图



 使用环境


1. 海拔高度:≦3000米

2. 环境温度:-5℃–+40℃(平均温度值≦±35℃)

3. 污染等级:3级

4. 使用50HZ/60HZ交流电,AC400V  DC125V

5. 相对湿度≦90%

6. 安装等级:III 级  避免异常撞击


 执行标准


获得国家强制性3C认证,符合国家标准:
GB14048.11-2016《低压开关设备和控制设备:多功能电器 转换开关电器》
符合国际标准:
IEC60947-6-1-2013《低压开关设备和控制设备:第6-1部分:多功能电器 转换开关电器》


 主要参数


架电流

 63

125

250

630

额定工作电压 UUe(V)

AC660V  DC125V

额定工作电流 Ie (A)

32 40 50 63

32 40 63 80 125

160 200 225 250

320 350 400 500 ( 630)

控制电源电压 Us(V)

AC220V

操作电流(A)AC220V

1.5

1.5

2.5

3.5

接线方式     F/B

板前F/板后B

工作位置     N/S

2工位N型   /    3工位S型



短时耐受电流

5KA

10KA

12KA

15KA

额定限制短路电流

12.5KA

12.5KA

25KA

30KA

接通分段能力

AC33iB  DC31B

使用寿命

电操作寿命5000次 机械寿命10000次

每小时断开频率

150次每小时

触头投入时间

≦55ms

≦55ms

≦55ms

≦60ms

触头断开时间

≦20ms

≦20ms

≦20ms

≦25ms

铜排接线端子螺栓

M6

M8

M8

M12

控制器

PLQ500
